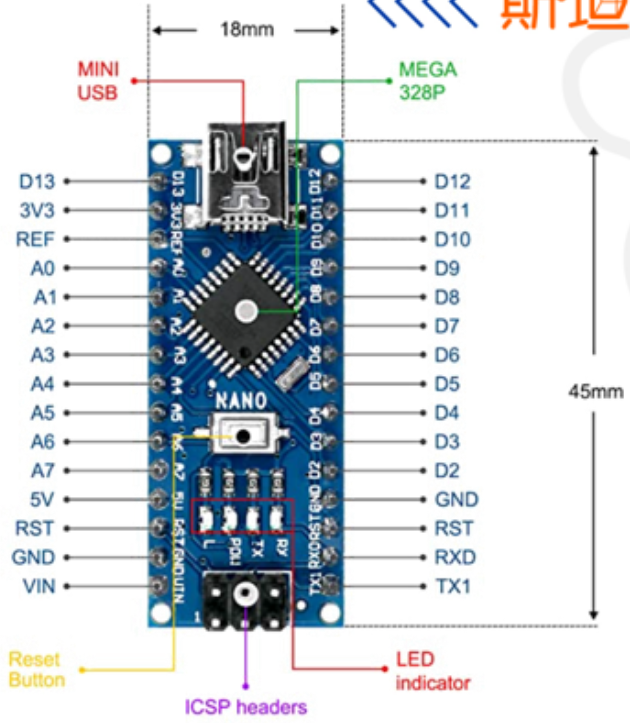

NANO 板图片如下：

其中引脚定义如下：

• D2~D13：用于数字信号通信的信号接口

• A0~A7：用于模拟信号通信的信号接口

• 3V3：电压正极输出，输出 3.3V 电压

• 5V：电压正极输出，输出 5V 电压

• REF：参考电压引脚，用于提供一个标准且稳定的参考电压， 用于接入类似 ADC（模数转换器）之类需要参考电压的设备

• RST：复位重置引脚，一般是低电平触发，用于重置开发板

• VIN：电压输入引脚，用于提供电压输入，一般对于 nano 板来说，输入电压为 5v

• GND：电压负极，可作为输入可作为输出

• RXD：接收数据引脚，通常用于和其他开发板连接，用于接收数据

• TX1：发送数据引脚，通常用于和其他开发板连接，用于发送数据
